Шаговый двигатель — это один из самых востребованных типов электроприводов, применяемый в автоматике, робототехнике, промышленном и бытовом оборудовании. Его особенность заключается в том, что ротор перемещается дискретными шагами, угол которых зависит от конструкции двигателя. Такая работа обеспечивает высокую точность позиционирования, повторяемость движений и простоту управления.
В отличие от традиционных асинхронных или коллекторных моторов, шаговый двигатель применение находит там, где важны точность, управляемость и надежность. В этой статье мы подробно рассмотрим, где используются шаговые двигатели, их виды, особенности управления, характеристики и основные сферы применения.
Использование шаговых двигателей в производстве
Применение шагового двигателя в производстве связано с необходимостью точного и стабильного позиционирования. Эти моторы востребованы во многих отраслях:
-
Станки с ЧПУ — управление перемещением инструмента по координатам, обеспечение точной траектории обработки.
-
3D-принтеры — перемещение экструдера и платформы, равномерная подача пластика.
-
Лазерные и фрезерные граверы — точный сдвиг головки и рабочего стола.
-
Медицинская техника — дозаторы, микроскопы, лабораторные приборы, где необходима высокая точность микроперемещений.
-
Упаковочные и фасовочные линии — дозирование, маркировка и позиционирование продукции.
-
Робототехника — управление манипуляторами, поворотами захватов, перемещением осей.
-
Бытовое оборудование и DIY-проекты — компактные CNC-станки, устройства автоматизации, гравировальные машины.
Таким образом, применение шагового двигателя оправдано в задачах, где критичны повторяемость и управляемость движения.
Основные типы шаговых двигателей
Существует несколько конструктивных разновидностей шаговых двигателей, каждая со своими особенностями.
Двигатели с постоянными магнитами (PM-stepper)
Ротор содержит постоянные магниты. Такие двигатели обеспечивают хороший момент на низких и средних скоростях и отличаются простой конструкцией. Недостатки — снижение момента на высоких частотах и ограниченные возможности по приемистости.
Двигатели с переменным магнитным сопротивлением (VR-stepper)
В этих моторах ротор выполнен из мягкого магнито-материала с зубцами, без постоянных магнитов. При изменении положения ротора меняется магнитное сопротивление, что и вызывает шаговое движение. Достоинства — простота, легкость, возможность работы на высоких скоростях. Недостатки — более низкий крутящий момент и меньшая точность по сравнению с гибридными моделями.

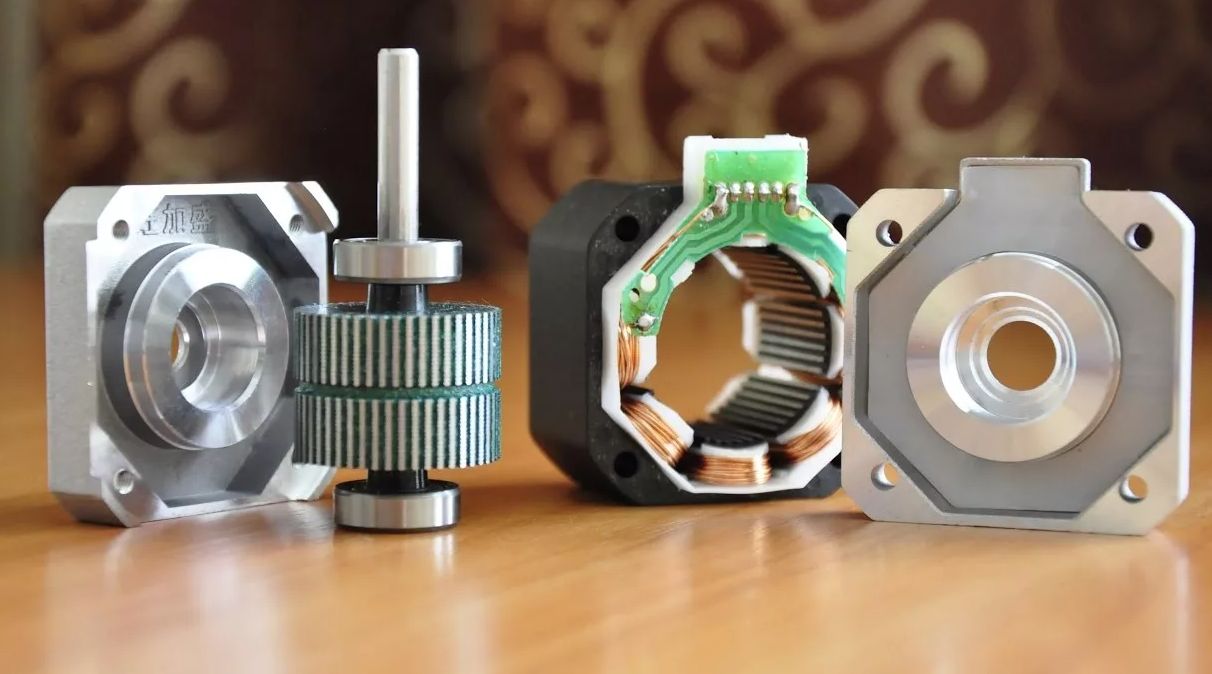

Гибридные шаговые двигатели
Совмещают особенности PM и VR-двигателей. Имеют зубчатый ротор с постоянными магнитами, что позволяет достигать малого угла шага (например, 1,8° или 0,9°) и высокого удерживающего момента. Это наиболее распространенный тип для промышленного применения и станков с ЧПУ.
Униполярные шаговые двигатели
Каждая обмотка имеет средний вывод, что упрощает управление. Их преимущество — простота драйверов, а недостаток — меньший крутящий момент из-за использования лишь части обмотки в каждый момент времени.
Биполярные шаговые двигатели
Обмотки не имеют средней точки, ток течёт в обоих направлениях. Это позволяет использовать всю обмотку и достигать большего момента. Недостаток — требуется более сложный драйвер. Сегодня именно биполярные шаговые двигатели чаще всего применяются в ЧПУ-станках и 3D-принтерах.
Линейные шаговые двигатели
Редкая разновидность, преобразующая импульсы в линейное движение без механических передач. Используется там, где важно прямолинейное и высокоточное перемещение (например, в лабораторных приборах).
Особенности управления
Управление шаговым двигателем осуществляется подачей последовательности импульсов на обмотки. Каждый импульс соответствует повороту ротора на угол шага. Основные режимы управления:
-
Полный шаг — двигатель делает шаг на стандартный угол (1,8° или 0,9°).
-
Полушаг — угол уменьшается вдвое, движения становятся более плавными.
-
Микрошаговый режим — обмотки питаются по синусоидальному закону, шаг делится на десятки и сотни частей. Это снижает вибрации и повышает плавность работы, хотя фактическая точность позиционирования может ограничиваться погрешностями.
При повышении частоты шагов скорость вращения увеличивается, но крутящий момент снижается. Это свойство ограничивает работу шагового двигателя на высоких скоростях.
Для надёжности применяются драйверы с управлением током, которые обеспечивают оптимальный баланс между скоростью и моментом. В критичных системах используется обратная связь — энкодеры, исключающие пропуски шагов.
Преимущества шагового двигателя
Применение шагового двигателя связано с рядом преимуществ:
-
высокая точность позиционирования;
-
повторяемость движений;
-
возможность работы в открытом контуре без датчиков;
-
простота управления последовательностью импульсов;
-
надежность и долговечность;
-
доступная стоимость по сравнению с сервоприводами;
-
гибкость в режимах работы (полный шаг, полушаг, микрошаг);
-
хорошая работа на низких скоростях.
Эти свойства делают шаговый двигатель незаменимым в системах, где важна точность и управляемость.
Характеристики
Основные характеристики, по которым выбирают шаговый двигатель:
-
Угол шага — стандартные значения: 1,8° (200 шагов на оборот) или 0,9° (400 шагов на оборот).
-
Крутящий момент — удерживающий и рабочий, зависит от конструкции и напряжения питания.
-
Скорость вращения — ограничена падением момента при увеличении частоты шагов.
-
Приемистость — максимальная частота, при которой двигатель работает без пропусков.
-
Ток и напряжение обмоток — определяют выбор драйвера.
-
Индуктивность и сопротивление обмоток — влияют на скорость реакции.
-
Температурный режим — при перегреве снижается эффективность, требуется охлаждение.
-
Инерция ротора и нагрузки — влияет на возможность быстрого разгона и торможения.
Знание этих параметров помогает правильно подобрать мотор для конкретного оборудования.
Сфера применения
Где используются шаговые двигатели на практике:
-
Станки с ЧПУ — фрезеровка, резка, сверление, гравировка.
-
3D-и 2D-принтеры — управление осями и подача материала.
-
Лабораторное оборудование — дозаторы, микропипетки, микроскопы.
-
Медицинская техника — автоматические анализаторы, системы подачи реагентов.
-
Автоматизация производства — упаковка, маркировка, фасовка.
-
Робототехника — движение манипуляторов, поворотные механизмы, сервосистемы.
-
Бытовые устройства — граверы, мини-станки, устройства домашней автоматизации.
-
Оптические системы — точное позиционирование линз и фильтров.
Таким образом, применение шагового двигателя охватывает промышленность, науку, медицину и бытовые проекты.
Итоги
Шаговые двигатели — это универсальные и надежные приводы, сочетающие точность, доступность и простоту управления. Применение шагового двигателя оправдано там, где важна высокая точность, стабильность и повторяемость движений.
Понимание того, где используются шаговые двигатели, их особенностей, характеристик и ограничений позволяет сделать правильный выбор и эффективно использовать этот тип электропривода в промышленности и технике.
